Монтаж видеонаблюдения по пп 969 в ЛиАЗ 525635

Доброго дня, всем неравнодушным к качественному монтажу.
Сегодня мы поделимся деталями скрытого монтажа комплектов видеонаблюдения.

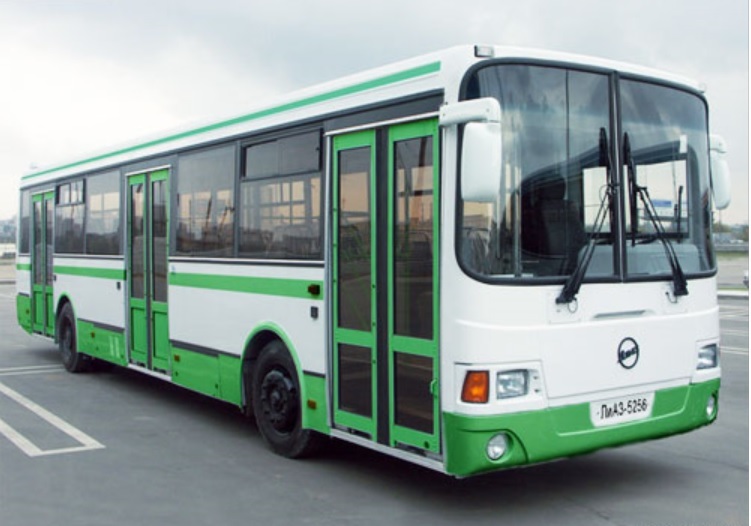

Как вы наверное поняли из заголовка, речь пойдет про оснащение системами видеонаблюдения по пп 969 в автобусах ЛиАЗ 525635. Особенностью данных автобусов является трудоемкость, а порою и невозможность снятия обшивки для
организации кабельных линий. Осложняет ситуацию тот факт что кабели для ускорения монтажа изначально снабжены несъемными коннекторами GX 12 ( в простонародье - Авиационный разъем).
На маршрутах г. Екатеринбург , как и на просторах нашей необъятной нередко можно встретить внешний монтаж кабельных линий по салону автобуса. Даже если не затрагивать вопрос об эстетичности такого монтажа ( а такие монтажи могут производиться как в кабель-канале, так и на комплект стяжка + саморез), то необходимо понимать, что камеры в салон чаще всего ставятся в антивандальном исполнении не просто так. Все что может быть сломано, рано или поздно ломается нашим согражданами.

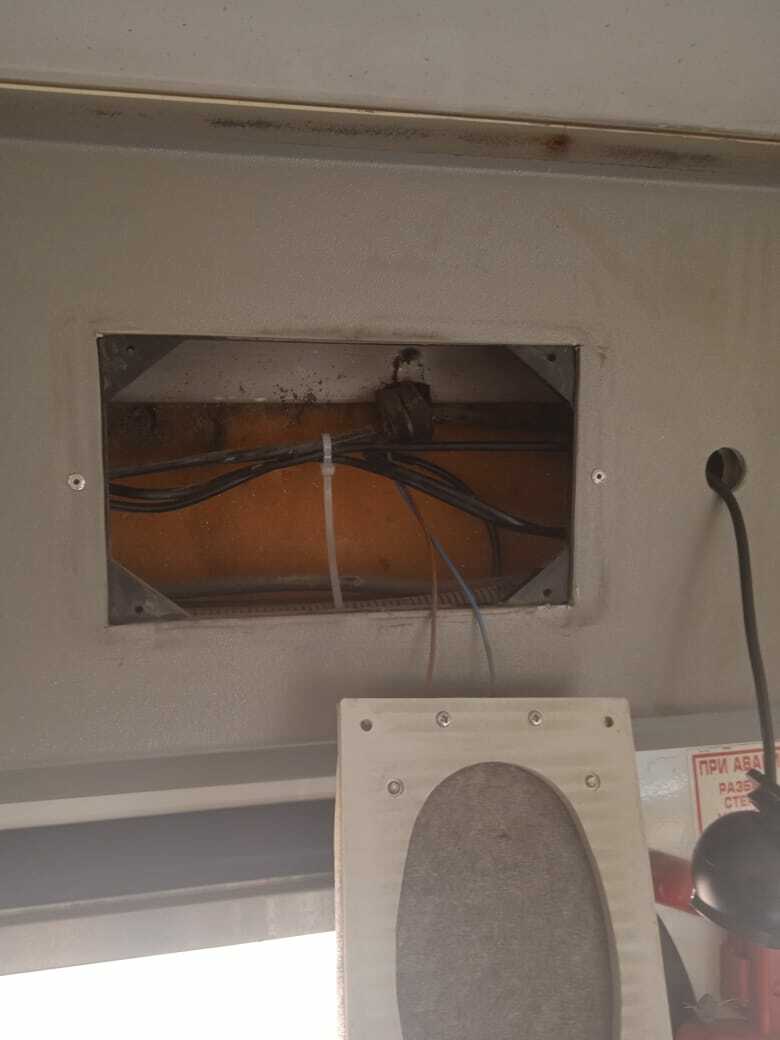

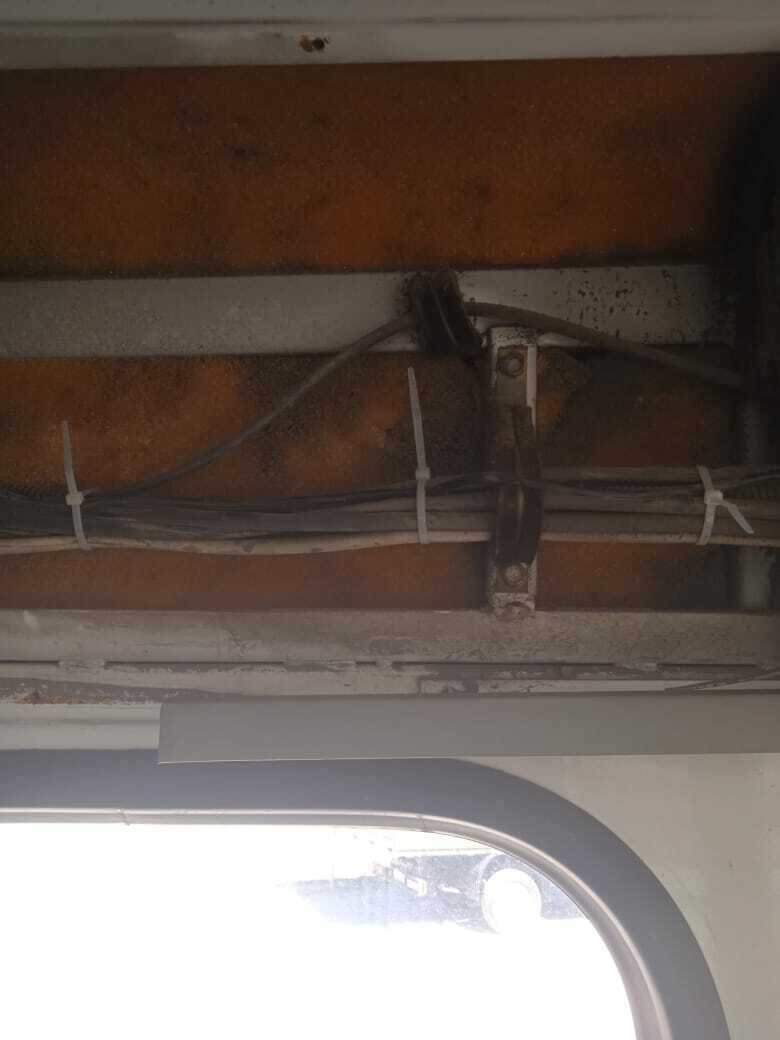

Выход из ситуации - монтаж через фонари и протяжка кабельных линий стальной упругой проволокой, которая заменила нам в данной ситуации классическую протяжку. Петля на конце стальной протяжки позволяет зацепить коннектор и минимизировать повреждения обшивки.


В  итоге подключенная и работающая видеокамера смонтированная на обшивку с кабельными линиями протянутыми через фонари выглядит вот так:

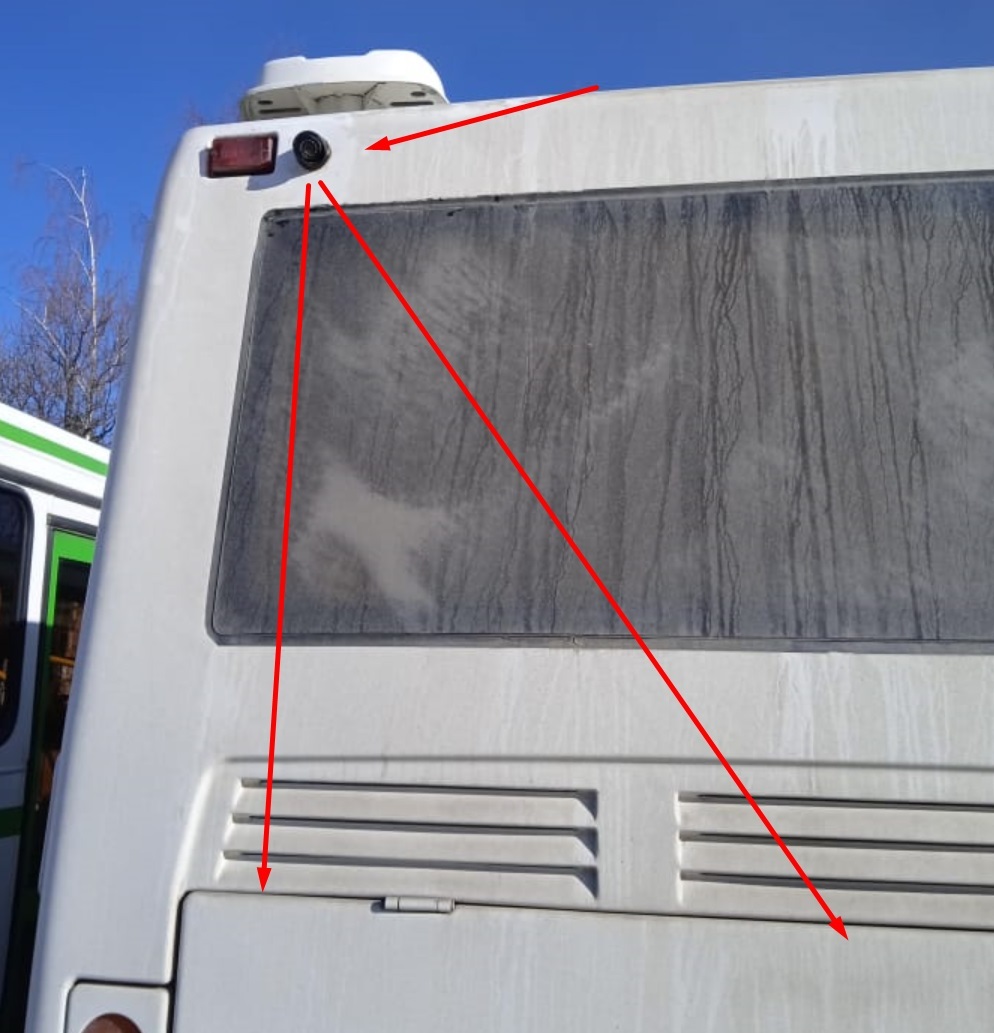

Отдельного упоминания заслуживает монтаж внешней камеры на обшивке автобуса.
На данном немытом экспонате видна камера смотрящая место доступа к двигателю.

Как вы наверняка понимаете, любые технологические отверстия имеют свойство пропускать влагу и, как следствие, приводить к разрушению кузова. Поэтому отдельно стоит упомянуть обработку краев технологического отверстия, укладка резиновых уплотнителей и обработку герметиком.

Всего у данного заказчика было установлено 9 таких комплектов.
Ну и собственно на ЛиАЗ 52563 было установлено:
Регистратор автомобильный LVS Pro Lvr-02 (4 СH|HDD|1080P) - 1шт.
Камера автомобильная LVS Pro Lvk - 03 \1080P\ -3 шт.
Антивандальная камера с микрофоном LVS Pro Lvk - 03 \1080P\mic - 1шт.
Кабель с питанием для камер AHD 5 метров (GX-16) - 2шт.
Кабель с питанием для камер AHD 10 метров (GX-16) - 2шт.
В случае необходимости, комплект может быть составлен из других комплектующих из нашего каталога: Каталог

Все оборудование соответствует Федеральному закону Российской Федерации от 9 февраля 2007 г. N 16-ФЗ «О транспортной безопасности» и Постановлению правительства Российской Федерации от 08 октября 2020 N 1640 «Об утверждении требований по обеспечению транспортной безопасности, учитывающих уровни безопасности для транспортных средств автомобильного транспорта и городского наземного электрического транспорта», а так же Постановлению правительства Российской Федерации от 14 сентября 2016 N 969 «Об утверждении требований к функциональным свойствам технических средств обеспечения транспортной безопасности» (Сертификат №МВД РФ.02.000365).

Оборудование входящее в комплект соответствует классу оборудования с виброзащитой, изготовленное для тяжелых условий эксплуатации.
В комплект входит заверенная копия Сертификат №МВД РФ.02.000365.
